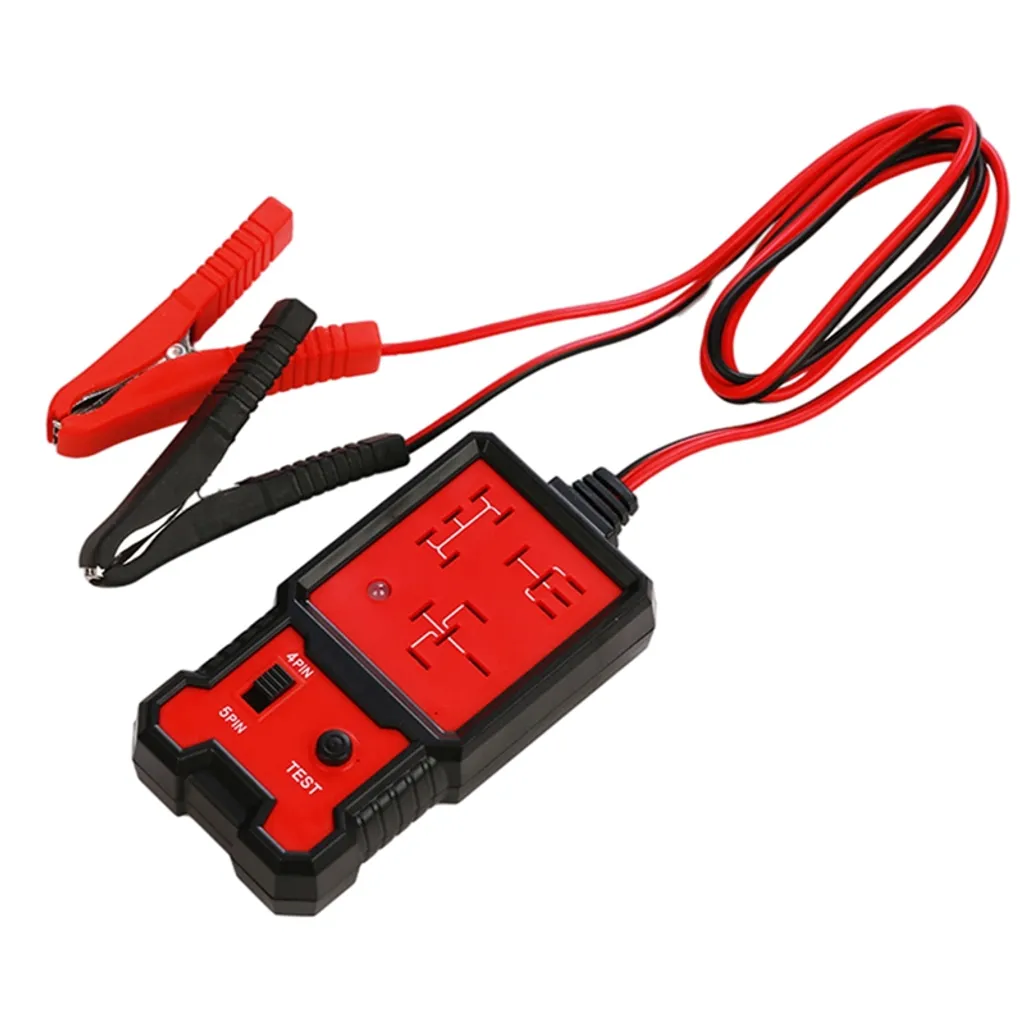

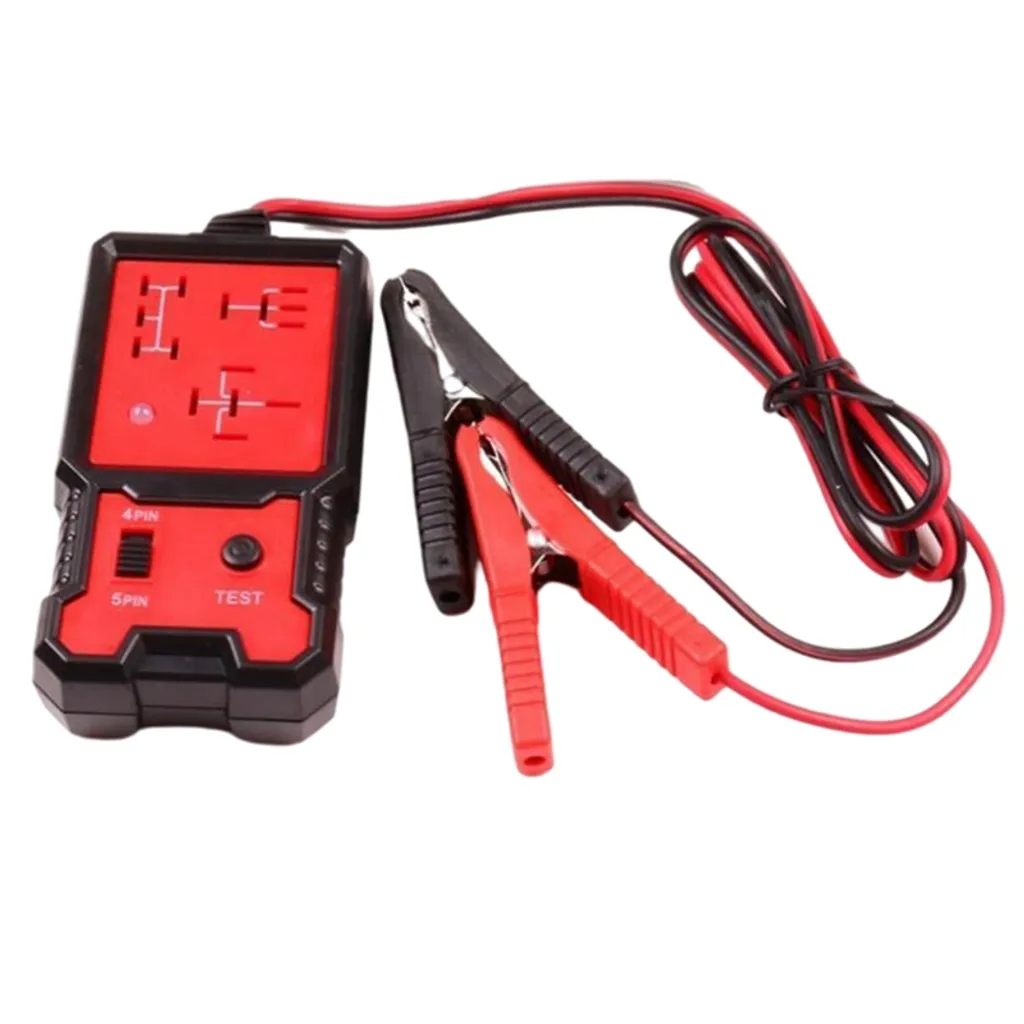

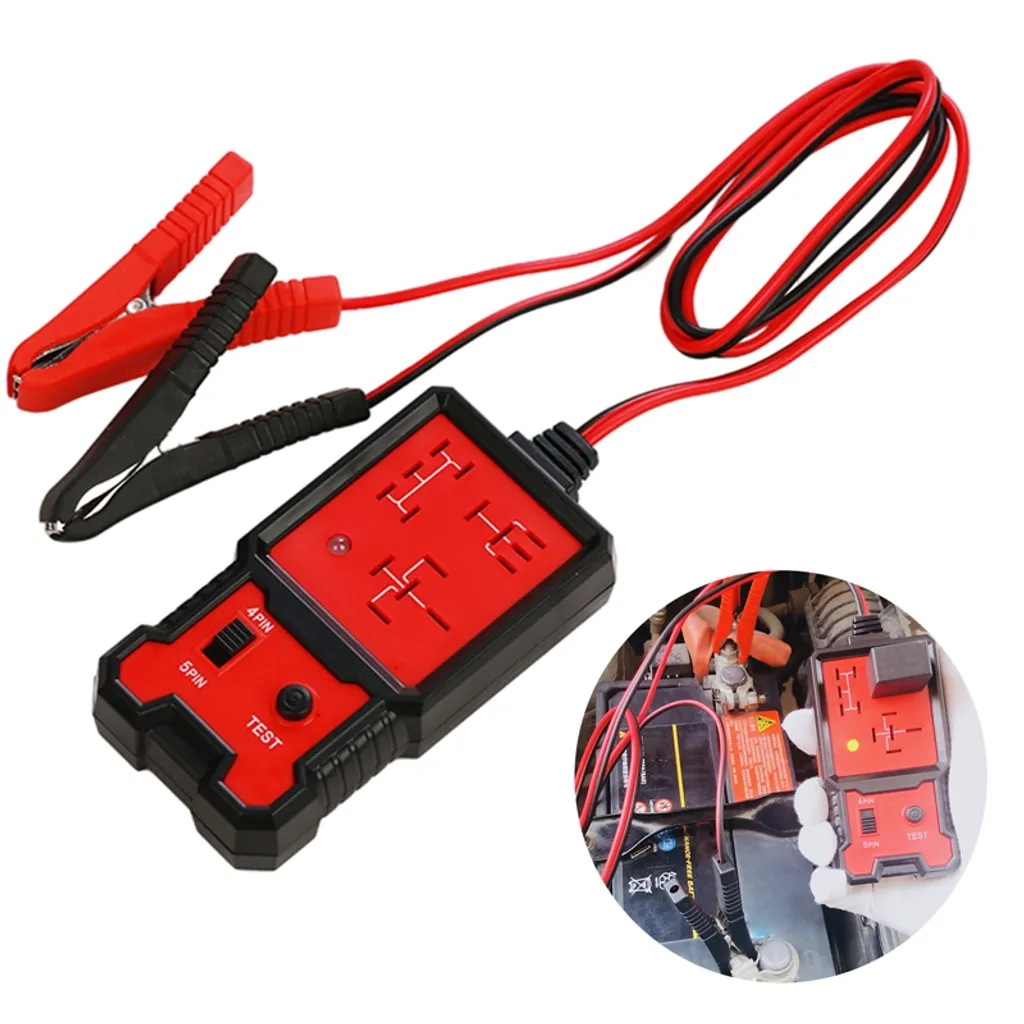

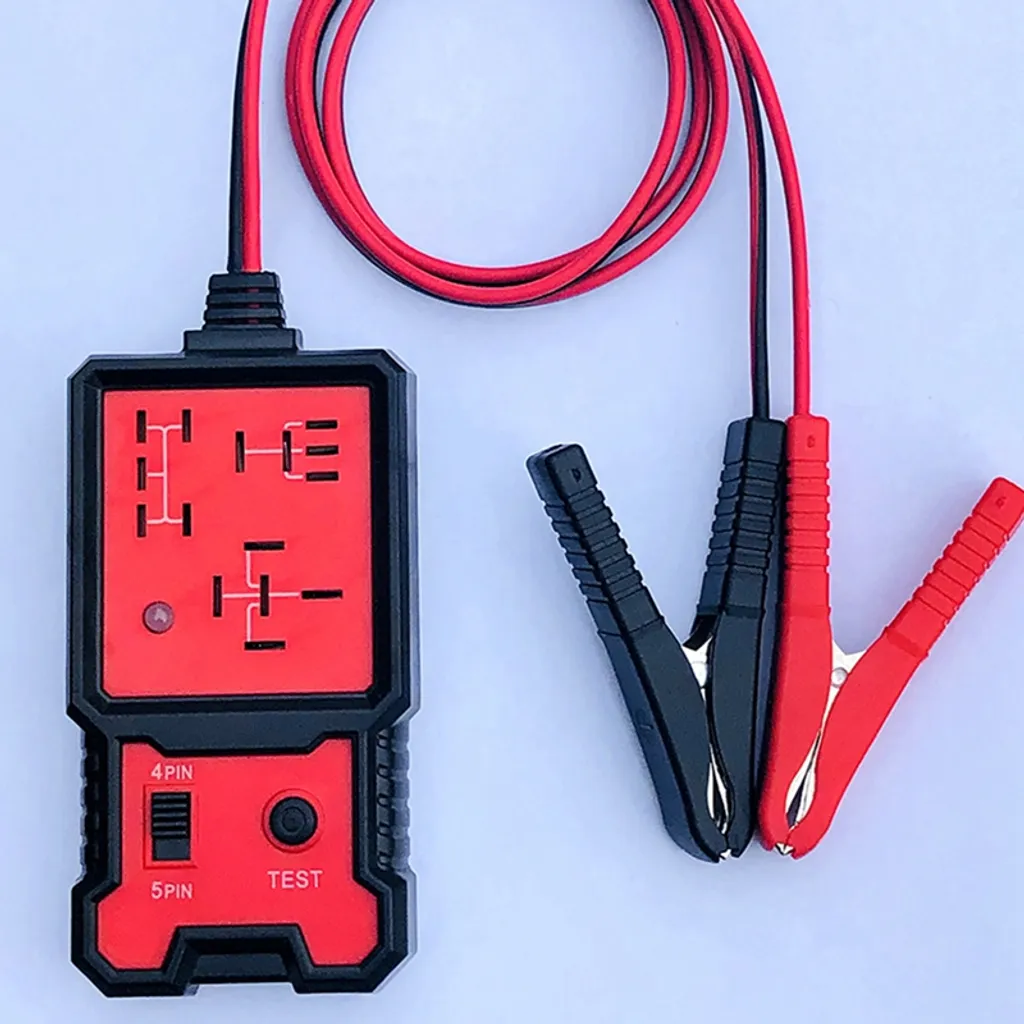

12V Auto Detektor Elektronisch Automotive Relay Tester Für Auto Battery Checker Scan Tools KFZ Relaistester Diagnosegeräte

Spezifikation:
Material: ABS

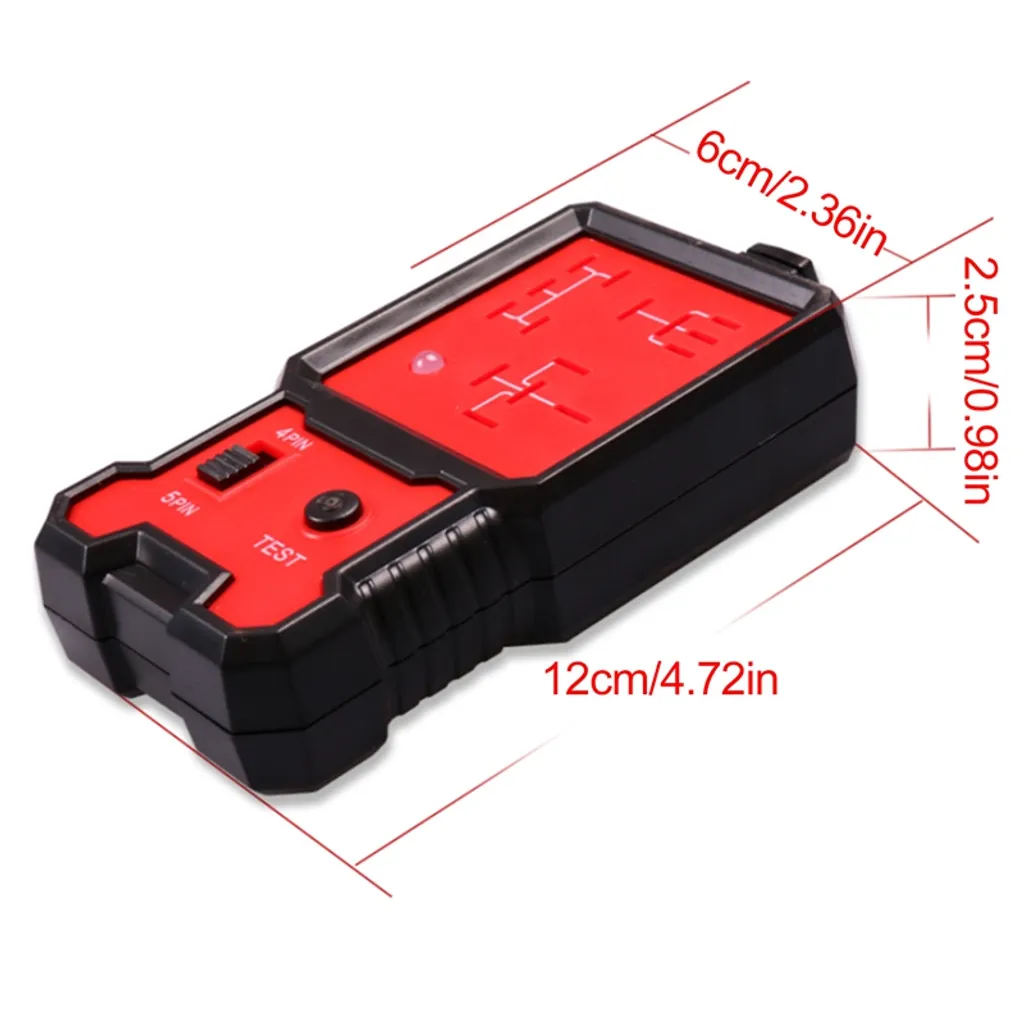

Größe: 120 x 60 x 25 mm
Gewicht: 262 Gramm

Paketliste: 1x KFZ Relaistester

Merkmale:

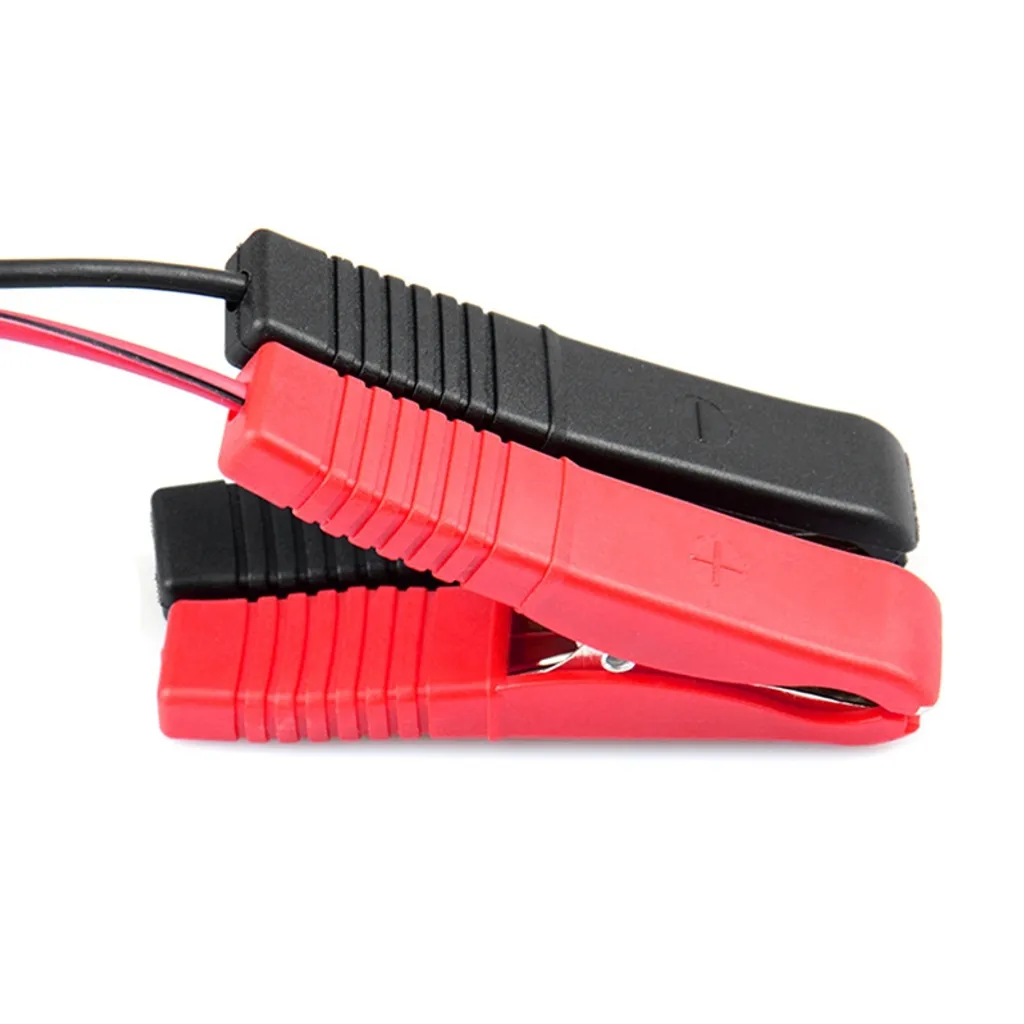

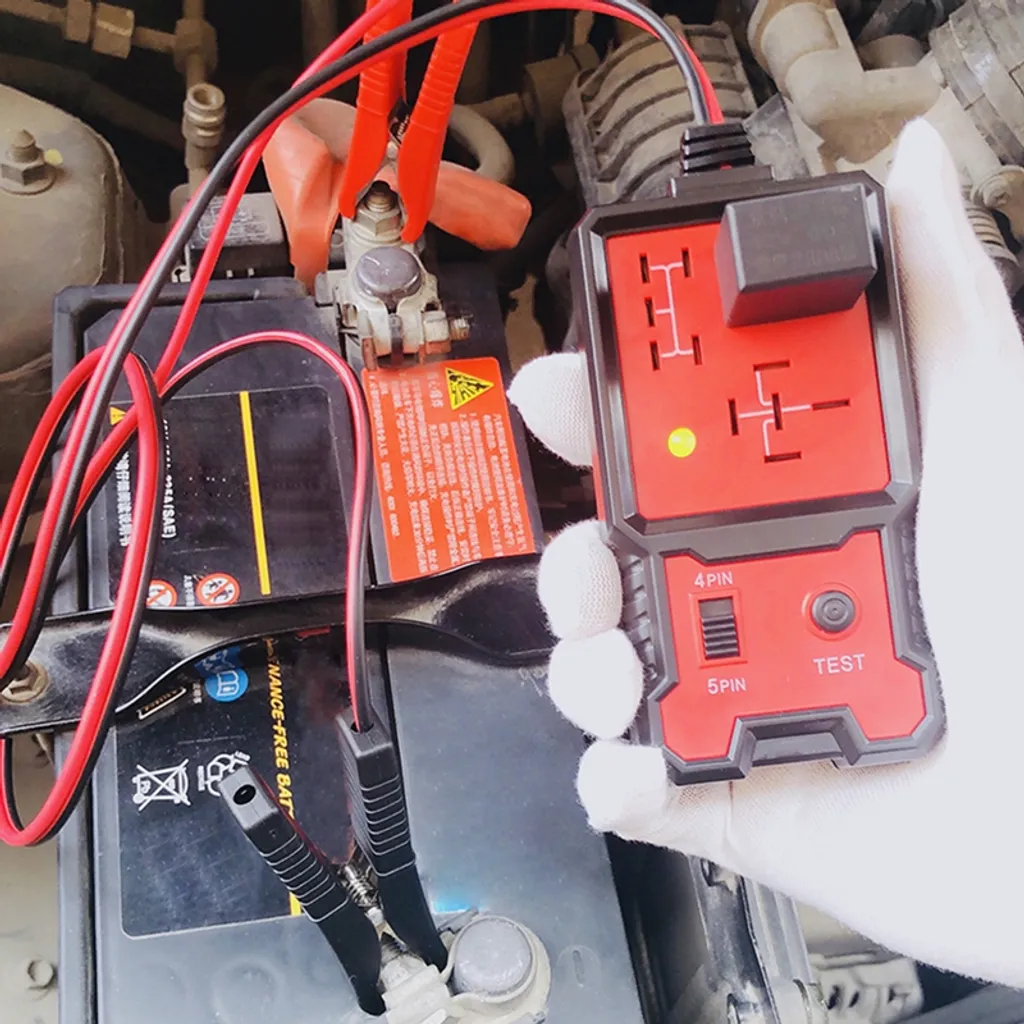

1. Schließen Sie die Stromkabel an die Autobatterie an – schwarze Krokodilklemme an Minuspol, rote Krokodilklemme an Pluspol.
2. Der Tester ist eingeschaltet, wenn die LED ROT leuchtet.
3. Überprüfen Sie das Relais, bevor Sie es an den Tester anschließen. Wenn es sich um ein 4-Pin-Relais handelt, wählen Sie „4 Pin“ auf dem Tester. Wenn es sich um ein 5-poliges Relais handelt, wählen Sie “5-polig” auf dem Tester.
4. Stecken Sie das Relais in eine der drei Steckdosen.
5. Drücken Sie die Schaltfläche „Testen“.
6. Der Tester überprüft die Pin-Konfiguration des unbekannten Relais. Der Tester lässt die ROTE LED aufleuchten, wenn das unbekannte Relais nicht mit den meisten gängigen Kfz-Relais identisch ist oder der Pin des unbekannten Relais zerstört ist.
7. Der Tester öffnet und schließt das Relais 10 Mal, um die Zeit bis zum Schließen und Öffnen der Kontakte zu testen, wenn die Pin-Konfiguration des Relais richtig ist. Der Tester lässt die ROTE LED sofort aufleuchten, wenn die Zeit abgelaufen ist.
8. Der Tester überprüft die Konsistenz des Relais, nachdem er die Zeit bis zum Schließen und Öffnen der Kontakte zehnmal getestet hat. Der Tester lässt die GRÜNE LED aufleuchten, wenn der Test bestanden wurde, andernfalls die ROTE LED.
9. Trennen Sie die Stromkabel von der Autobatterie und entfernen Sie das Relais vom Tester.

Anmerkungen:
1. Aufgrund des Unterschieds zwischen verschiedenen Monitoren spiegelt das Bild möglicherweise nicht die tatsächliche Farbe des Produkts wider.
2. Bitte erlauben Sie 1-2 cm Fehler aufgrund der manuellen Messung. Vielen Dank für Ihr Verständnis.
